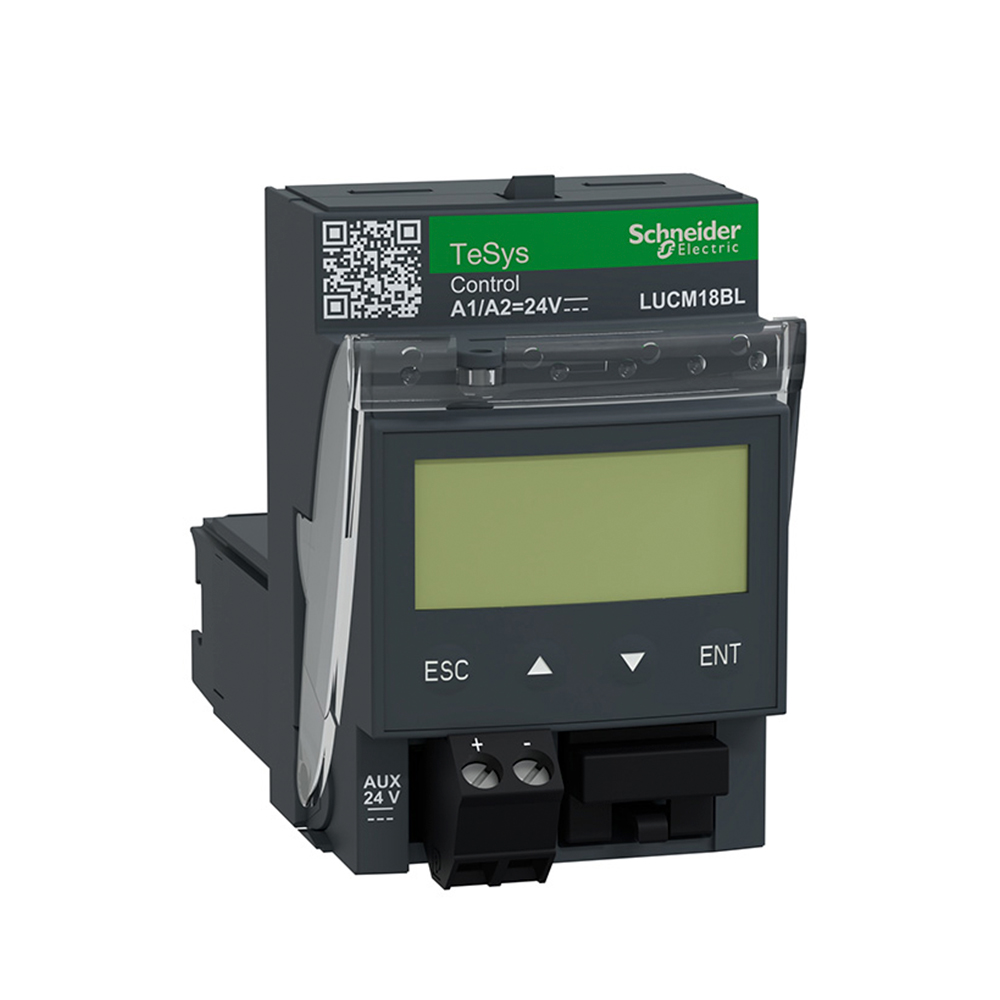

БЛОК УПР МНОГОФУНКЦ 4,5-18A 24VDC

Многофункциональный блок управления от Schneider Electric, предназначенный для автоматизации систем управления различными процессами. Обеспечивает точное управление оборудованием, таким как трёхфазные двигатели, снижает затраты на энергопотребление и повышает безопасность работы.
Основные характеристики
• Серия. TeSys Ultra.
• Тип устройства. Многофункциональный блок управления.
• Диапазон уставок тепловой защиты. 4,5–18 А.
• Номинальное рабочее напряжение. 690 В переменного тока, 50/60 Гц.
• Напряжение цепи управления. 24 В постоянного тока.
• Мощность двигателя.
o 7,5 кВт при 400–440 В;
o 9 кВт при 500 В;
o 15 кВт при 690 В.
• Класс тепловой перегрузки. Class 5–30 с термокомпенсацией от −25 °C до +55 °C.
• Степень защиты.
o IP20 для передней панели и подключённых зажимов;
o IP40 для передней панели вне зоны присоединения.
• Способ монтажа. Вставляется (лицевая панель).
Функции и особенности
• Защита от перегрузок и коротких замыканий. Встроенный термомагнитный расцепитель и микроконтроллер непрерывно измеряют фазные токи. При выходе значения за пределы настроенного диапазона процессор за 50 мс формирует команду отключения: обесточивает двигатель и записывает событие в память.
• Сигнализация функций защиты. Включает защиту от:
o небаланса фаз;
o обрыва фаз;
o замыкания на землю.
• Контроль и индикация основных параметров двигателя. Позволяет отслеживать ключевые рабочие показатели в режиме реального времени.
• Функция «журнал». Записывает и хранит историю событий и срабатываний защиты для последующего анализа.
• Различение тепловой перегрузки и короткого замыкания. Система точно определяет тип неисправности, что упрощает диагностику и обслуживание.
• Совместимость с другими устройствами. Работает с:
o Power base LUB32;
o Power base LUB38;
o Power base LUB320;
o Power base LUB380;
o Reversing contactor breaker LU2B32FU;
o Reversing contactor breaker LU2B38FU.
• Модульность. К базовому блоку можно добавлять коммуникационные и аналоговые модули без перекоммутации проводов.
• Съёмный лицевой блок. Позволяет менять уставку, не отключая питание основной схемы.
Применение
Подходит для систем, где требуется быстромонтируемое решение «пуск стоп защита» до 32 А, в том числе:
• насосные станции;
• вентиляционные установки;
• транспортные линии;
• лифты;
• промышленные конвейеры;
• системы кондиционирования и охлаждения;
• другое оборудование с трёхфазными электродвигателями.
